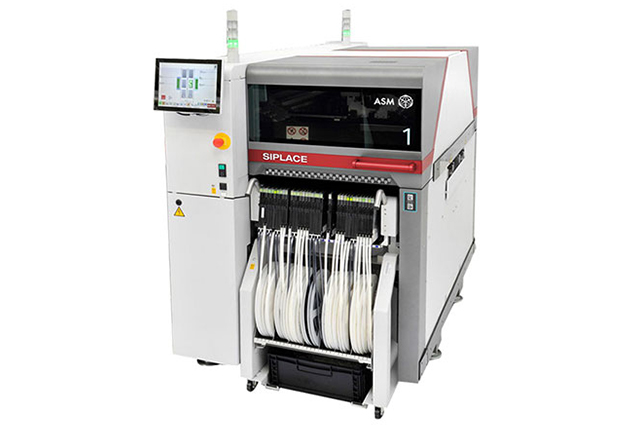

西門子貼片機 TX2i 的氣壓系統是保障其穩定、高效運行的關鍵部分,主要用于為元件拾取、貼裝等動作提供動力和壓力支持,以下是其氣壓系統的相關概覽:

西門子貼片機 TX2i氣壓參數要求:

西門子貼片機 TX2i元件供給壓力:由壓力計顯示,標準值為 5 ± 0.25Bar。該壓力為元件供給裝置提供穩定氣壓,確保供料器等部件正常工作,使元件能夠準確、及時地被輸送到取料位置。

西門子貼片機 TX2i懸臂 1/2 供給壓力:壓力計顯示數值為 4.85 ± 0.1Bar。懸臂是貼片機的重要執行機構,此壓力為懸臂上的貼裝頭提供動力,保證貼裝頭能夠穩定地吸取和放置元件,對貼裝精度和效率有重要影響。

西門子貼片機 TX2i輸入空氣壓力:壓力計范圍為 5.0 – 10.0Bar。這是整個氣壓系統的總輸入壓力,需要滿足一定范圍,以確保有足夠的氣源為各個部件提供動力,若輸入壓力不穩或過低,可能導致整個貼片機的工作異常。

西門子貼片機 TX2i氣壓系統作用:貼片機在工作中通過貼裝頭根據系統命令進行移動,貼裝頭下方的吸嘴依靠真空氣壓來抓取元件。氣壓系統需提供穩定的真空壓力,以保證吸嘴能牢固地吸取元件,避免在傳輸和貼裝過程中出現元件掉落等情況,同時也需為貼裝頭的運動等提供動力支持,確保貼裝動作的精準和高效。

西門子貼片機 TX2i耗氣量:配備真空泵時,耗氣量為 120NI/min,穩定的耗氣量是氣壓系統設計和運行的重要參數,有助于合理選擇氣源設備和規劃氣路系統。
